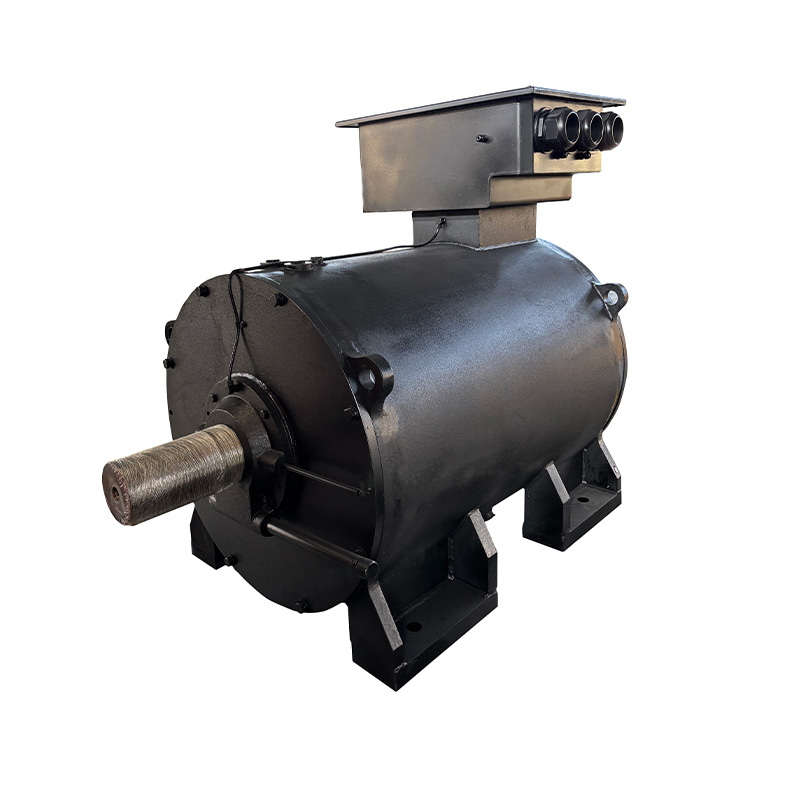

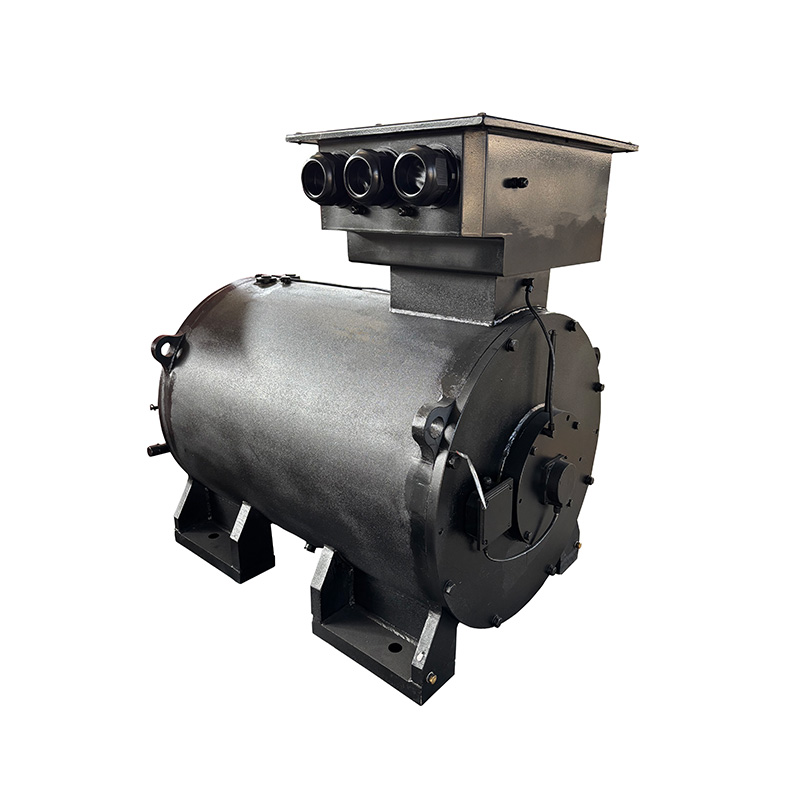

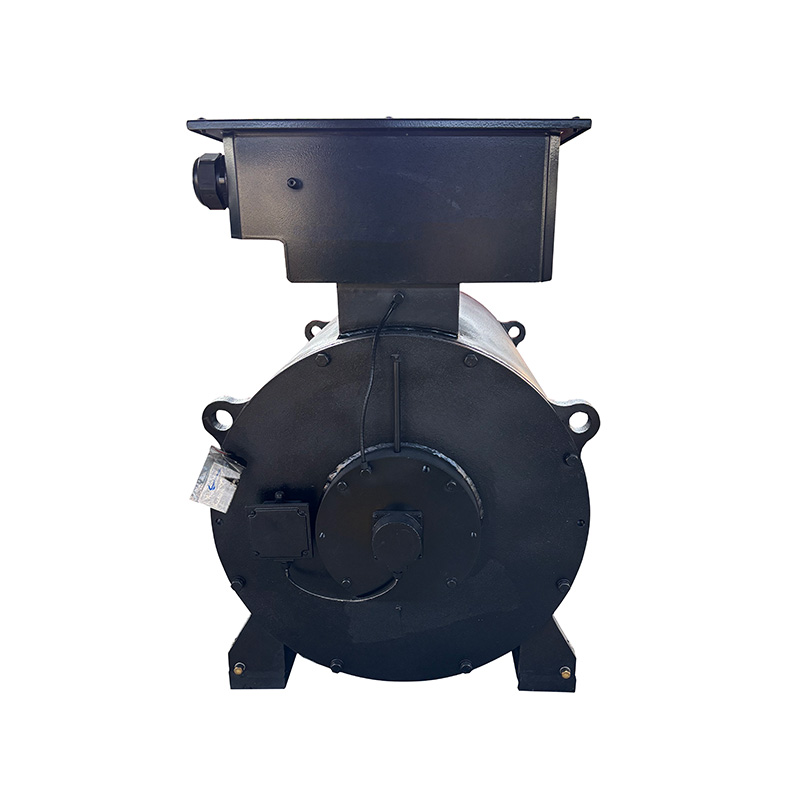

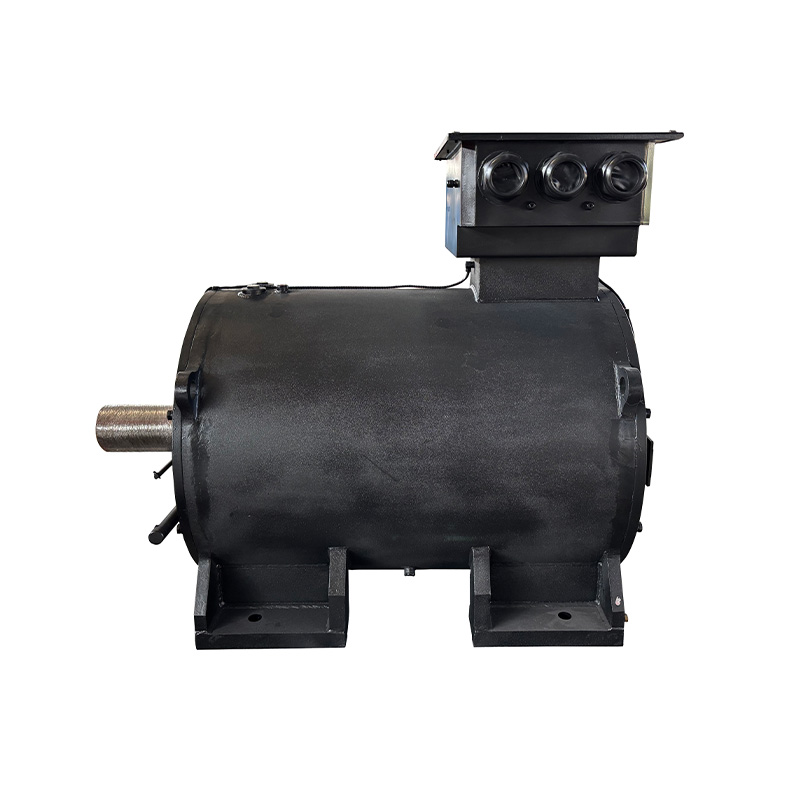

永磁同步电机 IE4 IE5

永磁同步电机（PMSM）是一种利用永磁体产生励磁磁场的同步电机，具有效率高、功率密度大、转矩密度高、调速范围宽等优点，是高效节能电机技术的重要发展方向。

永磁同步电机的定子结构与普通交流电机类似，由三相绕组组成；转子采用永磁体（如钕铁硼、钐钴等稀土永磁材料）替代传统励磁绕组，无需外部励磁电源即可产生恒定磁场。当定子通入三相交流电时，会产生旋转磁场，永磁转子在磁场作用下同步旋转。

• 效率更高，节能显著

转子由永磁体励磁，无转子铜耗和励磁损耗，系统效率普遍可达85%以上，优质产品可达92%以上；在轻载工况（如风机、水泵等长期运行在额定功率70%以下的场景）仍能保持高效率，相比异步电机节能优势显著。

• 功率密度更高，体积小重量轻

同功率下永磁同步电机体积和重量通常比异步电机小30%-50%，更利于紧凑空间布局，如电动车驱动系统、伺服系统等。

• 控制精度更高，动态响应更快

通过矢量控制或直接转矩控制可实现高精度转速和转矩控制，低速转矩大、调速范围宽，适用于数控机床、工业机器人、精密伺服等场合。

• 功率因数更高，电网友好

功率因数接近1且与极数无关，可降低电机电流和定子铜耗，同时减小配套电源容量、开关及电缆规格，使整体系统更节能。

• 噪声振动更低，运行更平稳

转子结构简单、惯量低，磁场稳定，运行时噪声振动小，适用于对降噪要求高的场合（如高端家电、精密设备）。

机座号	H80~H355
功率范围(KW)	0.55 to 355
频率(Hz)	50/60,3～100Hz
电压(V)	220/380/400/415/440
转速	3000rpm/1500rpm/1000rpm/750rpm/600rpm
防护等级	IP55/IP54
冷却方式	IC416/TEFV
工作制	S1,S6,S9

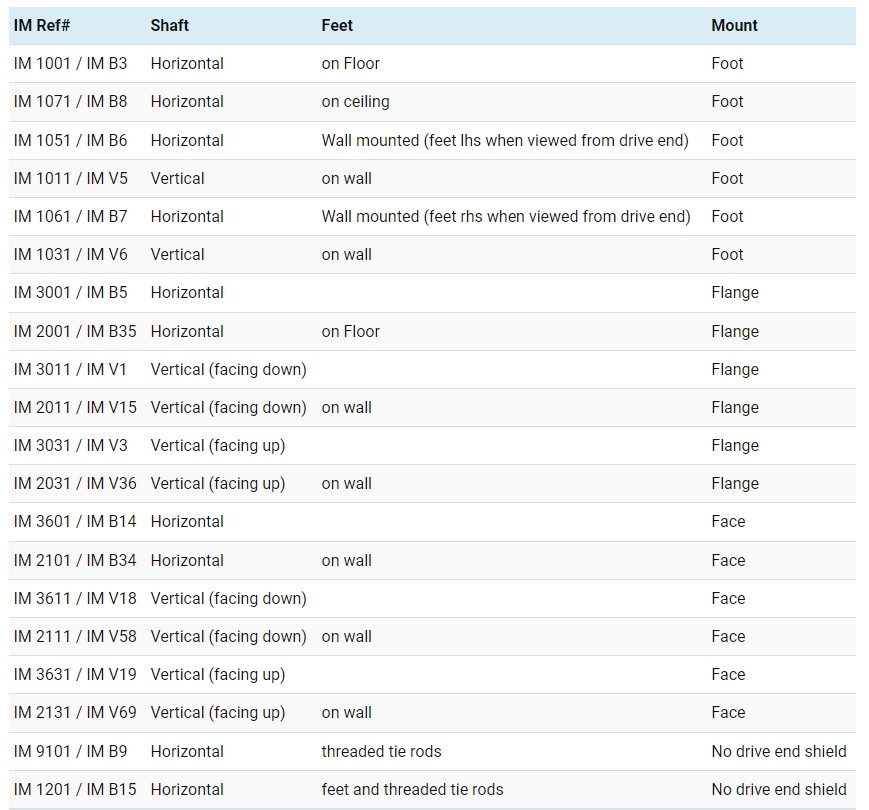

安装方式	foot-IMB3/IM1001;flange-IMB5/IM3001;face-IMB14/IM3601; vertical-IMV1/IM3011;flange-foot:IMB35/IM2001;IMV5;IMV6

机座号	H100~H355
功率范围(KW)	1.5 to 315
电压(V)	380/400/415/440
转速	500~3000rpm
防护等级	IP55/IP56
冷却方式	IC411/TEFC
工作制	S1
安装方式	foot-IMB3/IM1001;flange-IMB5/IM3001;face-IMB14/IM3601; vertical-IMV1/IM3011;flange-foot:IMB35/IM2001

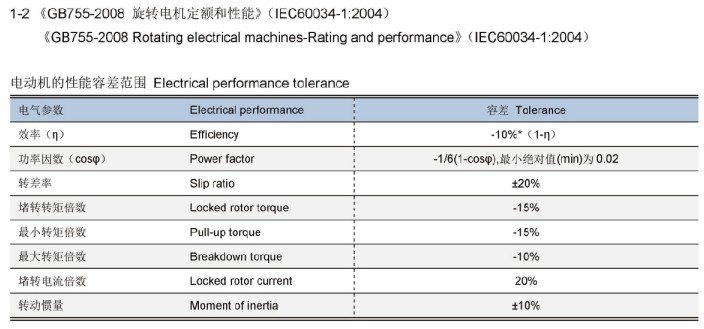

标准	IEC60034
应用领域	pump,fan,compressor,mixer,machine tool,crusher,etc.
能效等级	IE4/IE5
备注	1. 可提供更小机座号； 2. 安装尺寸与交流电机100%互换。
